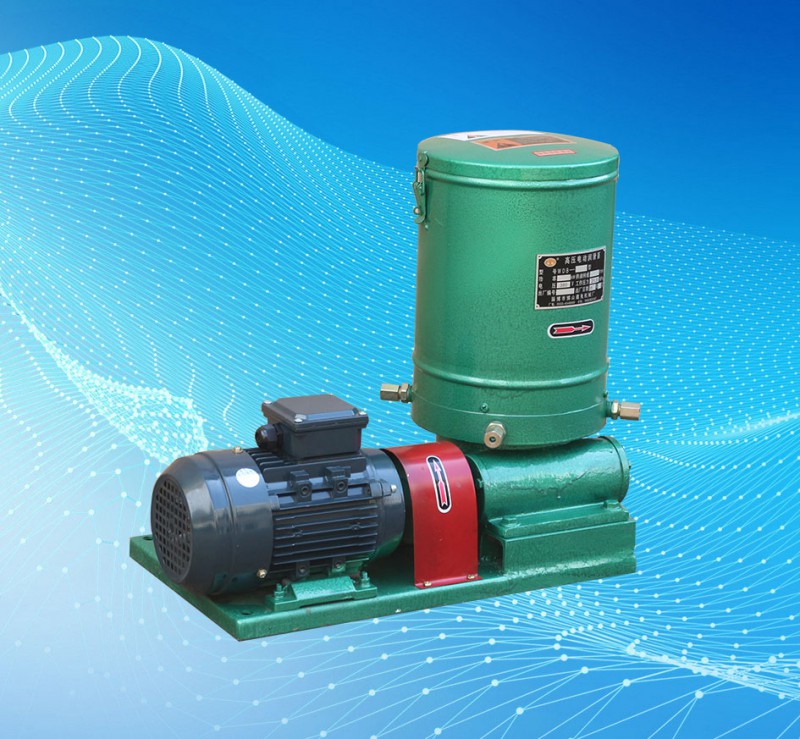

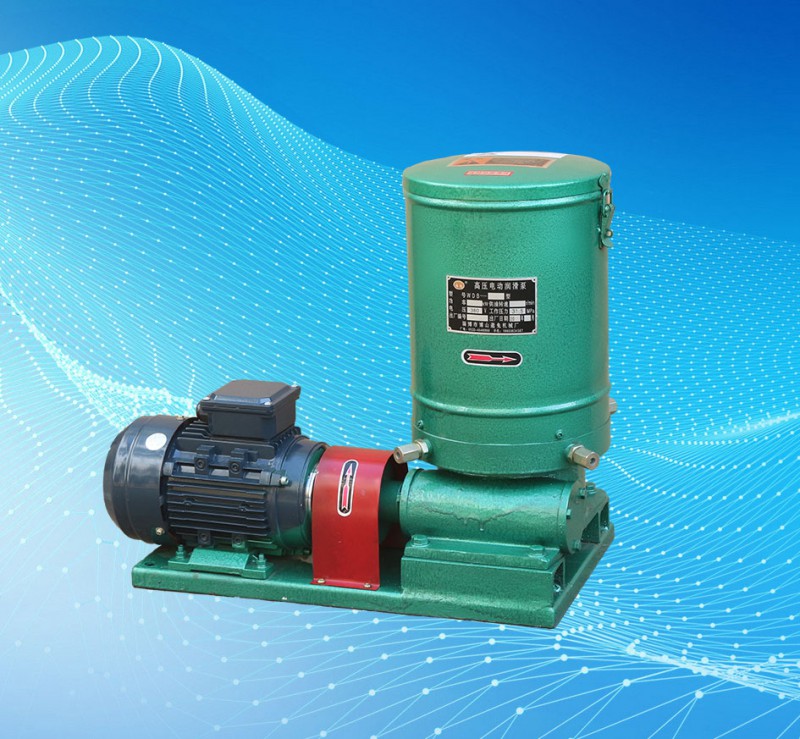

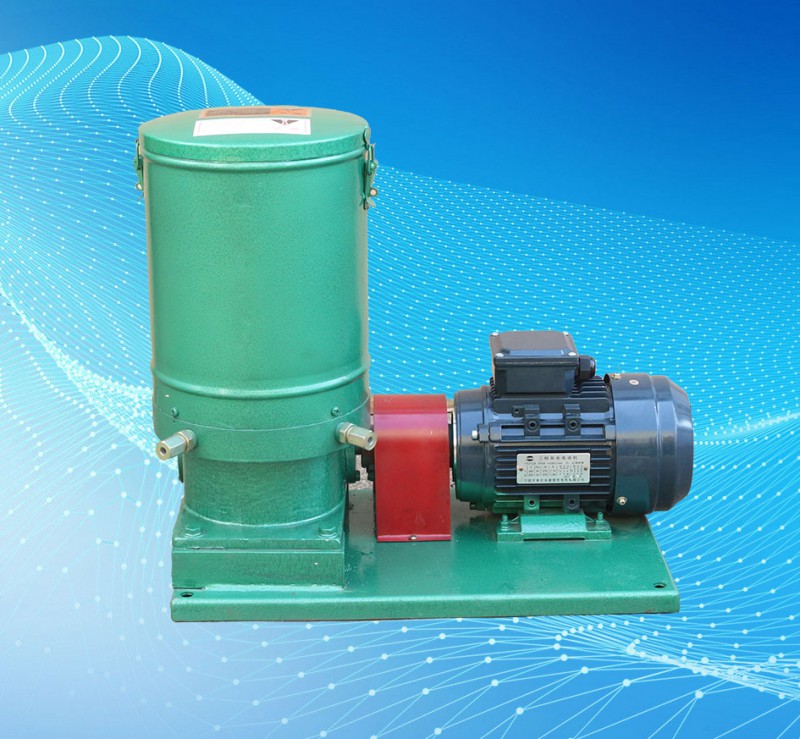

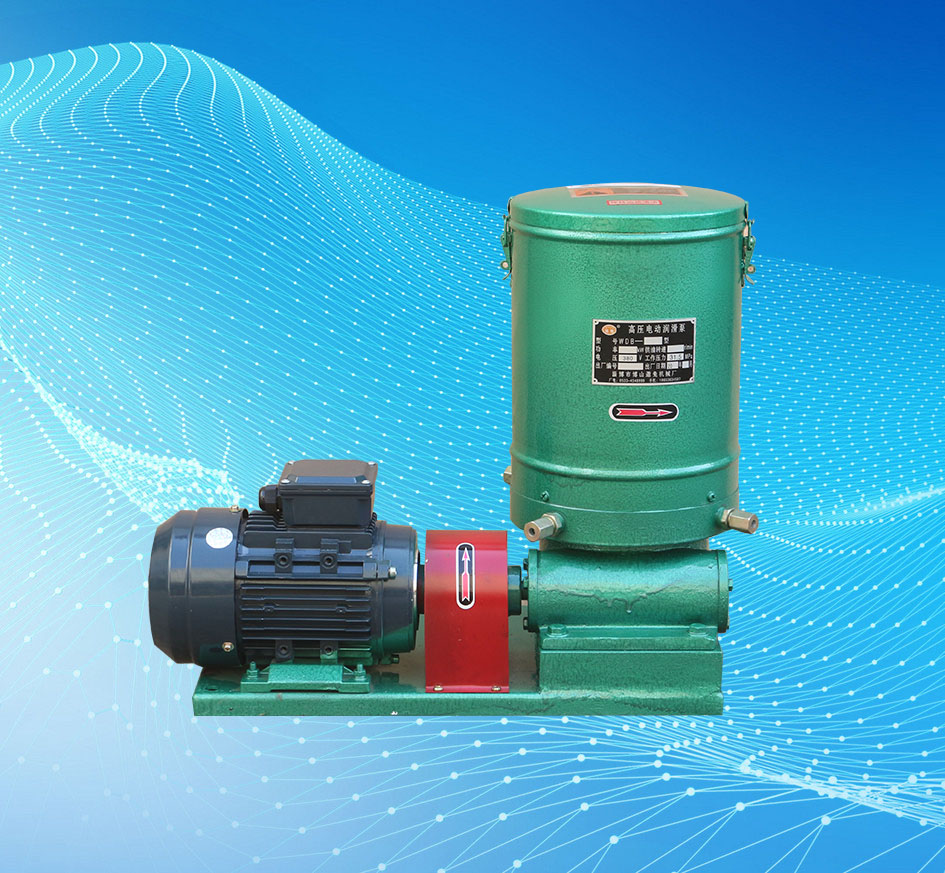

电动高压润滑泵

一．概述

WDB多点直供润滑系统是我公司针对干油润滑系统DDB直供系统的压力不足而改良设计的新型高压直供系统。其最高输出压力由10MPa提高到31.5MPa，较好的弥补了我国北方市场冬季气候偏低，而造成系统供油失常的问题。

WDB系列电动多点润滑泵适用于润滑频率低,管路分布在50米内的润滑系统中,可用于点对点等量直供系统,也可以在各管路上配以单线片式分配组成不等量供油系统。
    该系列在冶金、矿山、建材、橡塑、锻压、陶瓷等行业以其性能好、价格低廉作为ZB系列、DDB系列的替代产品,得到广泛应用。

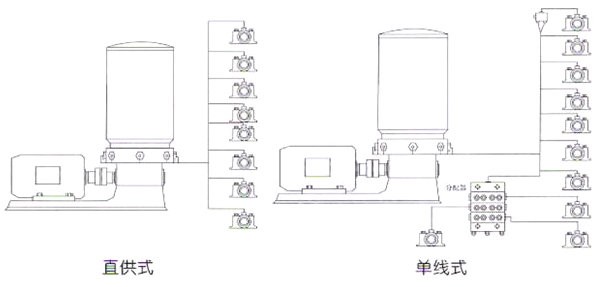

二、原理图

WDB直供系统广泛适用于管路分布在50米内的润滑系统中，以点对点直接供油，满足供油需求较大温度较高的摩擦副面，如轴承、瓦轴、大面积轴套等。

三.工作原理

本机为真空吸压式柱塞泵,其运行通过电机联动泵体内的蜗杆、蜗轮,中心轴上的推动套,经它的平行径向运动,推动大柱塞实现供油,中心轴在运动的同时连体带动压油板,刮油器同步转动,将油不断压入过滤网面被吸入大柱体内。刮油器每转一周,各油咀均供油一次。

三.外形尺寸

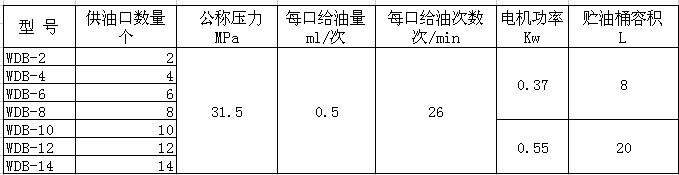

 四.技术参数


注：出油嘴最多36个

五.使用说明
    主机要尽量安装在相距最远的润滑点的中间位置。
用脂要洁净,在20℃以上,选2#以上润滑脂;外界温度20℃以下时,选0℃以上润滑脂;润滑油要选黏度大于N68。
桶内油面不得低于中轴顶端,以防抽空。
每工作300小时,蜗轮腔换油一次。
注:客户在定货时需要注明所用润滑剂为润滑油还是润滑脂。
